- 1. STUDI KASUS SI SWALAYAN

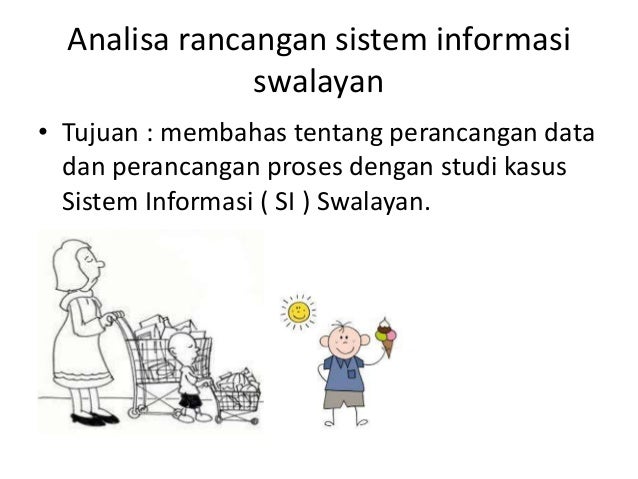

- 2. Analisa rancangan sistem informasi swalayan • Tujuan : membahas tentang perancangan data dan perancangan proses dengan studi kasus Sistem Informasi ( SI ) Swalayan.

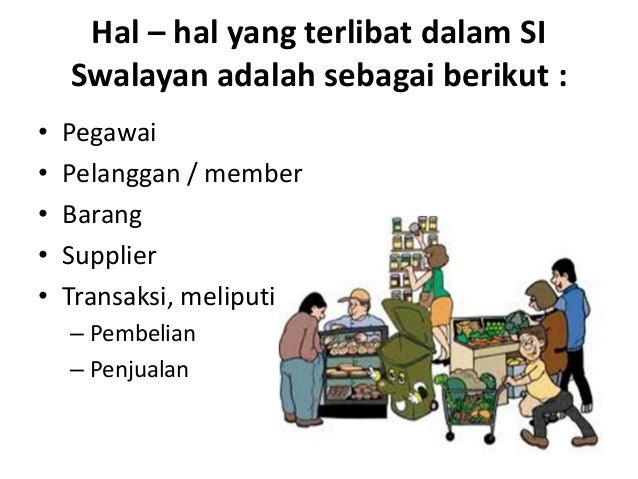

- 3. Hal – hal yang terlibat dalam SI Swalayan adalah sebagai berikut : • Pegawai • Pelanggan / member • Barang • Supplier • Transaksi, meliputi : – Pembelian – Penjualan

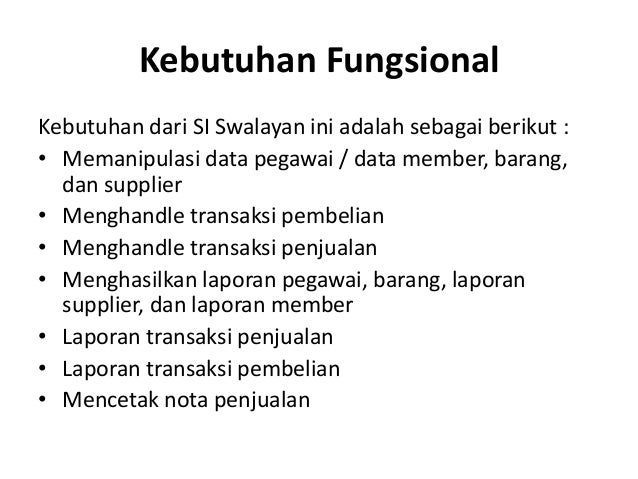

- 4. Kebutuhan Fungsional Kebutuhan dari SI Swalayan ini adalah sebagai berikut : • Memanipulasi data pegawai / data member, barang, dan supplier • Menghandle transaksi pembelian • Menghandle transaksi penjualan • Menghasilkan laporan pegawai, barang, laporan supplier, dan laporan member • Laporan transaksi penjualan • Laporan transaksi pembelian • Mencetak nota penjualan
- 5. Analisa Arus Informasi dalam Sistem PELANGGAN 1.-MembeliBarang -MemesanBarang -MereturBarang DATABARANG DATA PENJUALAN KASIR 2.-membuat formulir pemesanan -mencetak nota PENGURUSGUDANG DATABARANG DATASUPPLIER DATAMEMBER DATAPENJUALAN DATAPEMBELIAN DATAKARYAWAN 4.-MencatatDaftarBarang -MencataDaftarSupplier -MelakukanOrderBarang -MereturBarang -MembuatLaporan 3.-Stokbarang berkurang 4.-MelihatLap.DataKryawan -MelihatLap.penjualanharian -MelihatLap.pembelianbulanan PEMILIK
- 6. Diagram Konteks
- 7. Pembuatan DFD Levelled • Diagram Arus Data level 0 (Top Level) Pelanggan 0 Proses Penjualan Barang OrderBarang Data penjualan Data Pelanggan
- 8. • Diagram Arus Data level 1 (overviewdiagram) Pelanggan 1 Proses OrderLangganan OrderBarang Order Disetujui 1a Membuat Nota stokBrgBerkurang PengurusGudang Data penjualan 2 proses pembelian barang OrderPembelian 3 Meretur Barang returBarang Data pembelian 4 Membuat Laporan laporan Kasir Order
- 9. • Diagram Arus Data level 2
- 10. Diagram Arus Data level 3 SUPPLIER 3 Retur Barang Info Kiriman Brg Data Supplier Data Retur Menurunkan data stok Menaikkan data stok Formulir Retur PENGURUS GUDANG DataPembelian
- 11. Diagram Arus Data level 4 PENGURUS GUDANG 4 Membuat Lap.Pembelian&Penjualan Lap.Harian Lap.Bulanan Lap.Stok Barang laporan Data penjualan Data pembelian
- 12. Pembuatan Entity Relationship Diagram Kontraktor transaksi konsultan Pimpinan proyek Menajer memperke rjakan Pemilik Memberi kerja 1 n 1 n n 1 n n 1 1 memperke rjakan supplier melakukan mencatat memesan pembelian penjualan
- 13. • Id_karya wan • Nama • Umur • Jenis_k • Alamat • Nohp • Foto • jabatan Tabel karyawan
- 14. TABEL PELANGGAN • Id_member • Nama • Jenis_k • Alamat • Nohp • email • point
- 15. TABEL SUPPLIER • Id_supplier • Nama toko • Alamat • Telf • Email
- 16. TABEL BARANG • Id_barang • Nama • Merk • Harga • Jumlah • Kualitas • foto
- 17. T+ORDER PENJUALAN • no_nota • Id_kasir • Id_pelanggan • Id_barang • Tgl_transaksi • Jlh_barang • total
- 18. T+ORDER PEMBELIAN • No_FAKTUR • ID_SUPPLIER • ID_BARANG • ID_pegawai • Tgl_pesan • Jlh_barang • Total
